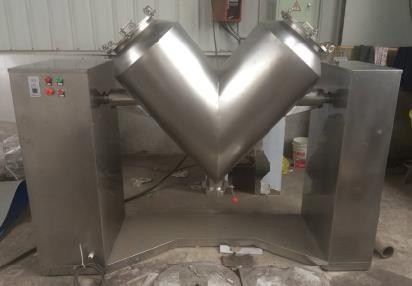

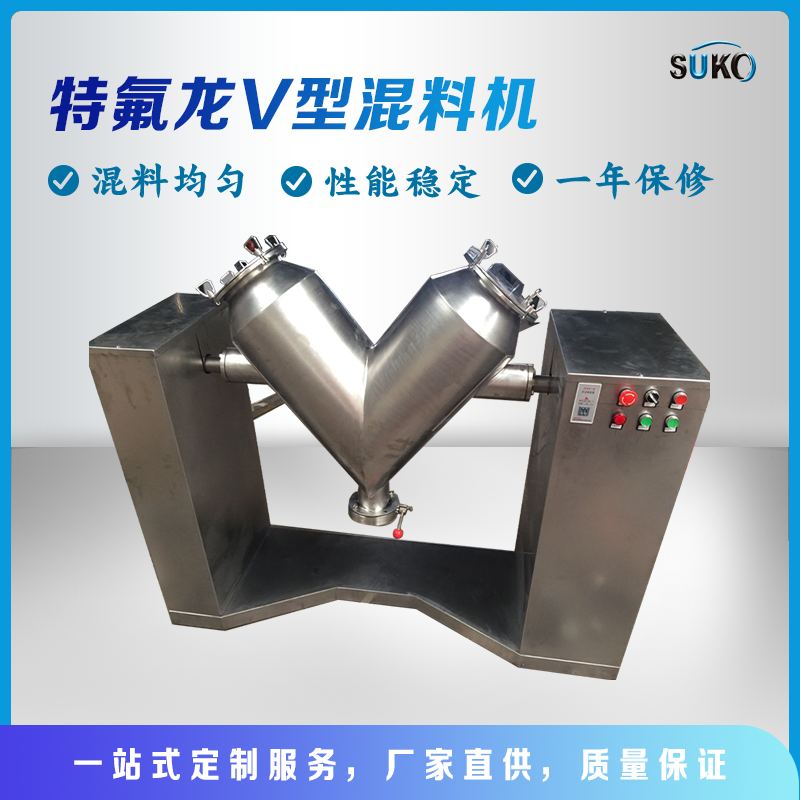

V型混料機
第一部分：設備概況
一、設備名稱：V 型混料機
二、設備型號：V-100
三、設備數量：壹臺
四、設備用途：用于粉料的混合
五、基本要求：
1、每臺 40-50L 物料/批次進行混合,并且混料過程中不帶入任何雜質。
2、設備桶體材質為 SUS304 不銹鋼，且內外部作拋光處理，無混料死角，不粘料。
3、設備設計合理先進，運行穩定，可靠性好，操作簡單，噪音小于 65db。
第二部分：設備性能
一、設備技術參數：
1、混料桶總?cè)莘e 100L,物料處理量:40-50L。
2、設備主電機功率 1.5kw。
3、混料時間數碼設定 0-99 分鐘,定時停機。
4、電源：380V/220V/50Hz。
二、主要部件技術說明
1、設備主電機電壓三相 380V ，電機額定輸出功率 0.75kw。
2、混料桶總?cè)莘e 100L 有效容積 50L ,標準裝載量 25kg（按物料松狀密度 0.5 計算） ，桶體采用 SUS304 不銹鋼板制作，桶體內外部作拋光處理，無混料死角，不粘料，桶體安裝主軸處安裝加強板、加強筋，進行加固處理。
3、機架材料為型鋼，底板用 A3 鋼板包覆，以便清潔，機架整體內外光滑，平整， 表面里層作防銹處理，表層采用烤漆處理。
4、出料前料桶角度可調（采用電動式控制桶體出料角度）。進料口Ф250mm，蓋子采用雙支點單螺桿壓緊裝置，密封性好，經久耐用且操作方便，出料口采用 DN100 蝶閥控制出料流量，保證無死角。
5、混料桶兩端主軸保持絕對同心度，這樣設備運轉平穩，可避免軸承的損壞， 同時還可延長軸承的使用壽命。
6、混料時動平衡良好，無沖擊。桶體轉速≧13r/min,工作嘈音 65dB 以下。
7、減速機采用擺線針輪減速機，電機和減速機采用直連式，減速機與混料桶采用鏈輪傳動，傳動部位全封閉結構，無粉塵污染。
8、混料時間數碼設定（0~99 分鐘），定時停機。
9、電器采用人民電器和德力西電器，設備控制為隨機操控。
10、設備外形尺寸：1200㎜×1000㎜×1450㎜（長×寬×高）
